Chống oxy hóa ngón tay vàng PCB

Công nghệ LCD của Hoshineo đóng một vai trò quan trọng trong ngành công nghiệp điện tử, chất bán dẫn, tích hợp, bằng cách bán nhiều loại PCB bằng vàng chống oxy hóa, để cung cấp hỗ trợ cho chuỗi công nghiệp PCB ở thượng nguồn và các doanh nghiệp hạ nguồn. Với những lợi thế của vị trí ngành, vận chuyển thuận tiện và hoạt động linh hoạt, công ty có khả năng cạnh tranh nhất định trên thị trường và các sản phẩm của nó được xuất khẩu sang Châu Âu, Châu Mỹ và Đông Nam Á.

Gửi yêu cầu

Mô tả Sản phẩm

PCB ngón tay vàng chống oxy hóa được sản xuất bởi Hoshineo LCD-Tech là một dạng PCB đặc biệt (bảng mạch in, bảng mạch in), kết hợp công nghệ Goldfinger và quá trình xử lý chống oxy hóa. Gold Finger là một cấu trúc kết nối đặc biệt trên bảng PCB, thiết kế một đầu của bảng PCB thành một hình dạng có thể được đưa vào khe cắm thẻ kết nối và liên hệ với tấm hàn hoặc tấm đồng trên bảng PCB thông qua chân đầu nối, để nhận ra kết nối bên ngoài và truyền tín hiệu của bảng mạch. Bởi vì cấu trúc này thể hiện hình dạng ngón tay trên bảng PCB và thường được mạ bằng các vật liệu chống oxy hóa như vàng hoặc vàng niken, nó được gọi là PCB ngón tay vàng chống oxy hóa.

Hoshineo LCD-Tech China China OXIDIDED FIGHT PARB PARMATERS:

MẶT HÀNG	Tham số

Số lớp	1-20 lớp
Tài liệu hội đồng quản trị	FR4, CME3, CME1,5G
Kích thước PCB (tối thiểu)	50x80mm đến 1000mm × 600mm (39,37 "x23.6")
Chiều rộng/không gian dòng bên trong (tối thiểu)	4mil/4mil (100um/100um)
Kết thúc mạ /hoàn thiện bề mặt	Hasl, osp, hig, hasl, vàng, bảng điều khiển, của, của, enig
Đường bên trong (Min)	5mil (0,13mm)
Độ dày lõi (tối thiểu)	8ml (0,2mm)
Lớp hoàn thiện lớp bên trong	1/2oz (17um) a-
Hoàn thành các lớp bên ngoài đồng	1/2oz (17um)
Độ dày PCB cuối cùng (dung sai %)	0,5-4,0mm
Độ dày PCB cuối cùng (dung sai %)	Độ dày <1,0mm
	1.0mm ≤nessness <2.0mm
	Độ dày2.0mm
Quá trình lớp bên trong	Oxit nâu
Không gian dây dẫn tối thiểu	± 3mil (± 76um)
Kích thước lỗ khoan tối thiểu	0,25mm
đường kính tối thiểu của lỗ đã hoàn thành	0,2mm
Độ chính xác vị trí lỗ	± 2mil (± 50um)
Khoan dung lượng khe	± 3mil (± 75um)
Dung sai pth	± 2mil (± 50um)
Dung sai npth	± 1mil (± 25um)
Maxa.R.Of PTH	8:01
Độ dày của lỗ pth	0,4-2mil (10-50um)
hình ảnh để dung sai hình ảnh	± 3MIL (0,075mm)
Độ dày mặt nạ hàn	Dòng kết thúc 0,4-1.2mil (10-30um)
	góc góc ≥0,2mil (5um)
trên cơ chất	≤ được thành lập Cu
	Độ dày+1,2mm ≤ Cu
	Độ dày+30um) ≤+1,2mil≤+30um)
ao hàn của tôi	4.0mil (100um)
Kiểm soát trở kháng và khả năng chịu đựng	50Ω ± 10%
Warp và Twist	≤0,5%
Thời gian giao hàng	1-2 lớp 10-12 ngày
	4-20 lớp 12-20 ngày
Bưu kiện	Bao bì xuất khẩu chung

Hoshineo LCD-Tech China China OXIDIDION FIGHT PLOM Tính năng PCB

Độ dẫn điện tốt: Phần ngón tay vàng thường được mạ bằng các vật liệu dẫn điện như vàng hoặc vàng niken, có độ dẫn điện tuyệt vời và có thể đảm bảo độ chính xác và độ ổn định của truyền tín hiệu.

Kháng oxy hóa tuyệt vời: Thông qua điều trị chống oxy hóa, PCB ngón tay vàng chống oxy hóa có thể ngăn chặn sự oxy hóa của lớp đồng và duy trì khả năng hàn tốt và hiệu suất điện.

Sắp xếp gọn gàng: Các miếng đệm trên PCB ngón tay vàng chống oxy hóa thường được đặt ở rìa của bảng và được sắp xếp gọn gàng thành một hình chữ nhật có cùng chiều dài và chiều rộng. Thiết kế này tạo điều kiện cho việc lắp ghép với chân của đầu nối để kết nối nhanh và truyền tín hiệu.

Các kịch bản ứng dụng khác nhau: PCB ngón tay vàng chống oxy hóa được sử dụng rộng rãi trong các trường đòi hỏi độ tin cậy cao và kết nối ổn định cao, chẳng hạn như bộ nhớ máy tính, card đồ họa, thẻ mạng, bộ nhớ, đĩa U, đầu đọc thẻ và thiết bị điện tử khác.

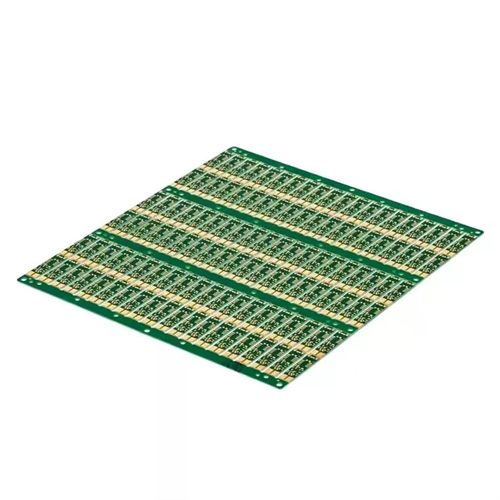

Hoshineo LCD-Tech China China OXIDIDING FIGHT FOMB Chi tiết PCB

Đóng gói và giao hàng

Sử dụng bao bì chân không nhựa dày cho sức mạnh niêm phong vượt trội và khả năng chống vỡ. Bao bì bên ngoài sử dụng thùng nhiều lớp 3K-K, được gia cố thêm bằng đệm bọt để bảo vệ thêm.
