Hướng dẫn này sẽ giúp bạn nhanh chóng hiểu về bo mạch PCB.

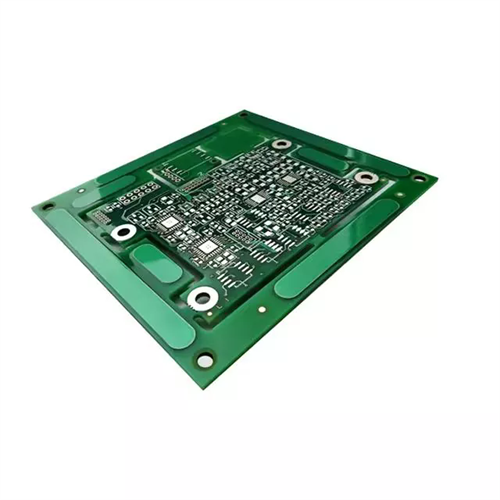

A PCBhay còn gọi là bảng mạch, là một linh kiện điện tử quan trọng.
1. Bảng mạch truyền thống được chế tạo bằng cách in sơ đồ mạch và bố cục bằng phương pháp quang điện nên có tên là bảng mạch in. Hiện nay, hầu hết các bảng mạch đều được phủ một chất quang dẫn kèm theo (laminate hoặc lớp phủ), sau đó được phơi ra và phát triển trước khi bảng mạch có thể được khắc.
2. Bảng mạch được phân thành bảng một mặt, bảng hai mặt và bảng nhiều lớp. Về cơ bản nhấtPCB, các thành phần tập trung ở một bên và các dây tập trung ở phía bên kia; loại PCB này được gọi là bảng một mặt. Bảng hai mặt có dấu vết đồng ở cả hai mặt và các đường giữa hai lớp có thể được kết nối thông qua vias để tạo thành kết nối mạng cần thiết. Bảng mạch nhiều lớp là bảng mạch in có từ ba lớp mẫu dẫn điện trở lên được ngăn cách bằng vật liệu cách điện và được ghép lại với nhau, với các mẫu dẫn điện được kết nối với nhau theo yêu cầu.
3. Một bảng mạch chủ yếu bao gồm các miếng hàn, vias, lỗ lắp, dây điện, các bộ phận, đầu nối, chất độn và ranh giới điện. Chức năng chính của từng thành phần như sau:
| 1 | đệm |
Lỗ kim loại dùng để hàn linh kiện |
| 2 | xuyên qua lỗ |
Bao gồm cả lỗ xuyên kim loại và lỗ xuyên phi kim loại; Các lỗ xuyên qua kim loại được sử dụng để kết nối các chân giữa các thành phần của mỗi lớp |
| 3 | lỗ gắn |
Dùng để cố định bo mạch |
| 4 | dây dẫn |
Mạng màng đồng dùng để kết nối các chân linh kiện |
| 5 | Đầu nối |
Dùng để kết nối các linh kiện giữa các bảng mạch |
| 6 | chất làm đầy |
Áp dụng dây đồng vào mạng mặt đất có thể làm giảm trở kháng một cách hiệu quả |
| 7 | Ranh giới điện |
Dùng để xác định kích thước của bảng mạch |
