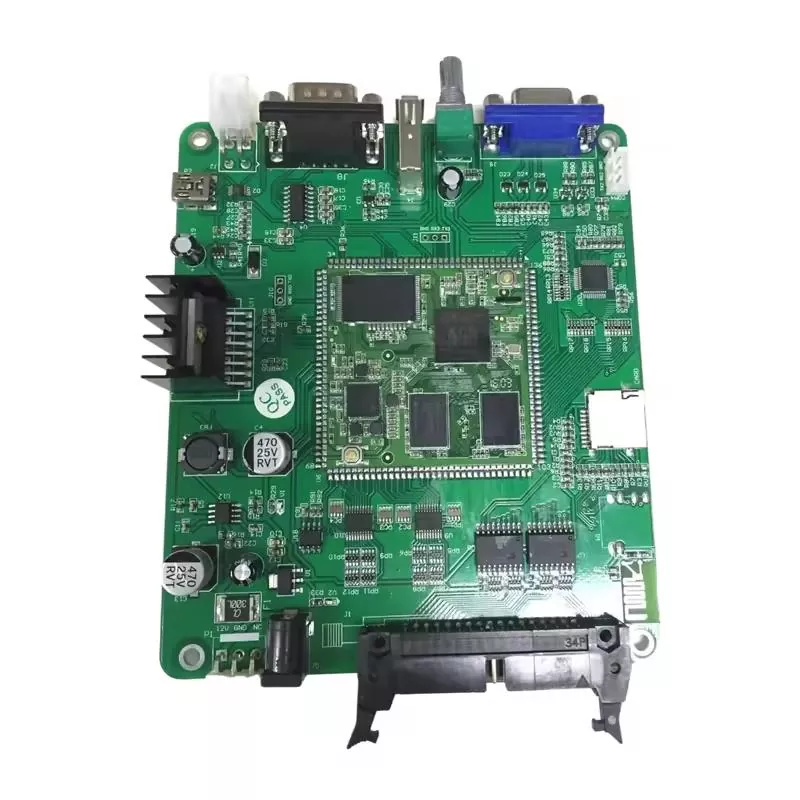

PCB vàng ngâm niken không điện phù hợp nhất cho những loại thiết bị điện tử nào?

PCB vàng ngâm niken điện phânđặc biệt phù hợp với các sản phẩm điện tử đòi hỏi độ tin cậy cao, tính năng tốt và tính toàn vẹn tín hiệu tuyệt vời. Chúng bao gồm phần cứng máy tính phức tạp như máy chủ, card đồ họa cao cấp, thiết bị mạng tiên tiến và cơ sở hạ tầng viễn thông dày đặc. Bề mặt phẳng, đặc biệt phẳng của PCB vàng ngâm niken không điện rất quan trọng để hàn các bộ phận hiện đại, bước cực mịn một cách đáng tin cậy như Mảng lưới bóng (BGA) và Gói bốn mặt phẳng (QFP), phổ biến trong các hệ thống này. Lớp niken cung cấp một rào cản khuếch tán mạnh mẽ, bảo vệ lớp đồng bên dưới khỏi bị ăn mòn và ngăn ngừa sự hình thành liên kim loại đồng-thiếc giòn, trong khi lớp phủ vàng mỏng đảm bảo khả năng hàn và liên kết dây tuyệt vời trong thời gian bảo quản kéo dài, điều này rất quan trọng đối với các chu trình sản xuất phức tạp.

Hơn nữa,PCB vàng ngâm niken điện phântìm thấy ứng dụng mạnh mẽ trong thiết bị điện tử tiêu dùng và công nghiệp trong đó độ bền và hiệu suất ổn định là điều tối quan trọng, đặc biệt là trong các điều kiện môi trường đầy thách thức. Điều này bao gồm các thiết bị di động như điện thoại thông minh và máy tính bảng, thiết bị chẩn đoán y tế, máy theo dõi sức khỏe có thể đeo và hệ thống điều khiển công nghiệp. Lớp hoàn thiện mang lại khả năng chống oxy hóa và các chất gây ô nhiễm môi trường vượt trội, đảm bảo khả năng chống tiếp xúc ổn định cho các đầu nối và công tắc trong suốt vòng đời của sản phẩm. Khả năng chống ăn mòn vốn có này làm cho PCB vàng ngâm niken không điện lý tưởng cho các sản phẩm tiếp xúc với độ ẩm, biến động nhiệt độ hoặc môi trường ăn mòn nhẹ, duy trì kết nối tín hiệu và ngăn ngừa lỗi trong các ứng dụng quan trọng trong đó thời gian ngừng hoạt động là không thể chấp nhận được.

Cuối cùng, lớp hoàn thiện bề mặt này rất có lợi cho các ứng dụng tần số cao và tần số vô tuyến (RF), bao gồm hệ thống radar, phần cứng liên lạc vệ tinh, hệ thống ăng-ten tiên tiến và các thiết bị đo lường và kiểm tra phức tạp. Bề mặt vàng mịn, đồng đều củaPCB vàng ngâm niken điện phângiảm thiểu mất tín hiệu (mất chèn) và đảm bảo kiểm soát trở kháng nhất quán ở tần số cao. Không giống như các lớp hoàn thiện dễ có vấn đề về "miếng đệm đen" hoặc những lớp có địa hình không bằng phẳng, ENIG cung cấp bề mặt tiếp xúc có điện trở suất thấp, đáng tin cậy cần thiết để duy trì tính toàn vẹn của tín hiệu trong các mạch tương tự nhạy cảm và các đường dẫn truyền thông kỹ thuật số tốc độ cao, khiến nó không thể thiếu đối với các thiết bị điện tử tiên tiến hoạt động trong môi trường tín hiệu đòi hỏi khắt khe.
