Mô tả Sản phẩm

Quá trình lắp ráp mạch in của chúng tôi bắt đầu bằng một tư vấn kỹ lưỡng để hiểu các thông số kỹ thuật và nhu cầu thiết kế chính xác của bạn. Nhóm các nhà thiết kế có kinh nghiệm của chúng tôi sử dụng các công cụ phần mềm mới nhất để chuyển đổi các kế hoạch của bạn và tạo ra một nguyên mẫu đầy đủ chức năng. Khi nguyên mẫu được phê duyệt, sau đó chúng tôi sử dụng các phương pháp sản xuất PCA tiên tiến của chúng tôi để đảm bảo tính nhất quán và chất lượng trong mỗi PCA chúng tôi sản xuất.

Là nhà cung cấp hàng đầu các dịch vụ lắp ráp mạch in chất lượng cao, chúng tôi chỉ sử dụng các vật liệu cấp cao và tuân thủ các quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng các thiết kế PCA của bạn đáp ứng tất cả các tiêu chuẩn và quy định của ngành có liên quan. Ngoài ra, chúng tôi cung cấp giá cạnh tranh cho các dịch vụ PCA của chúng tôi và làm việc trong ngân sách của bạn để cung cấp kết quả tốt nhất có thể.

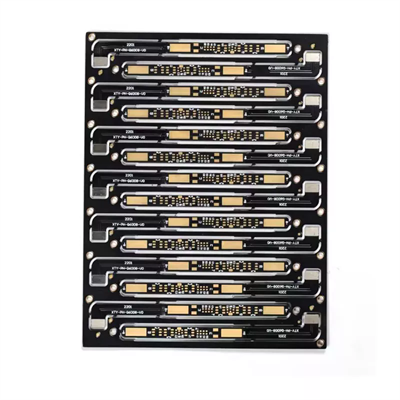

Mặt nạ hàn đen tiêu chuẩn PCB được cung cấp bởi bảng mạch điện hàn tiêu chuẩn Hoshineo LCD, là một loại PCB, có tính năng sử dụng mặt nạ hàn màu đen để bảo vệ dòng giấy đồng và miếng đệm trên bảng.

Hoshineo LCD-Tech tiêu chuẩn hàn Chức năng và đặc điểm kỹ thuật của PCB Chức năng PCB

Mục	Đặc điểm kỹ thuật
1	Numbr của lớp	1-18layers
2	Vật liệu	FR-4, FR2.TaConic, Rogers, CEM-1 CEM-3, gốm, gỗ sành kim loại được hỗ trợ
2	Vật liệu
3	Bề mặt hoàn thiện	Hasl (LF), mạ vàng, Vàng ngâm niken điện phân, ngâm thiếc, OSP (Entek)
4	Kết thúc độ dày bảng	0,2mm-6,00 mm (8mil-126mil)
5	Độ dày đồng	1/2 oz phút; 12 oz tối đa
6	Mặt nạ hàn	Xanh/đen/trắng/đỏ/xanh/vàng
7	Min.trace Width & Dòng cách nhau	0,075mm/0,1mm (3mil/4mil)
8	MIN.SoLE TRANGETER cho DRIL CNC	0,1mm (4mil)
9	MIN.Sole Đường kính để đấm	0,9mm (35mil)
10	Kích thước bảng điều khiển lớn nhất	610mm*508mm
11	Lỗ hổng	+/- 0,075mm (3MIL) DRIL CNC
12	Chiều rộng dây dẫn (W)	0,05mm (2mil) hoặc; +/- 20% tác phẩm nghệ thuật gốc
13	Đường kính lỗ (H)	PTH L: +/- 0,075mm (3MIL); Không phải pth l: +/- 0,05mm (2mil)
14	Tính dung sai phác thảo	0,125mm (5mil) định tuyến CNC; +/- 0,15mm (6mil) bằng cách đấm
15	Warp & Twist	0,70%
16	Điện trở cách nhiệt	10kohm-20mohm
17	Độ dẫn điện	<50ohm
18	Điện áp thử nghiệm	10-300V
19	Kích thước bảng điều khiển	110×100mm(min);660×600mm(max)
20	Layer lớp sai	4 lớp: 0.15mm (6mil) tối đa; 6 lớp: 0.25mm (10mil) tối đa
21	Min.Spaces giữa cạnh lỗ đến pqttern của lớp bên trong	0,25mm (10mil)
22	Min.Spaces giữa các mô hình mạch Oulineto của một lớp bên trong	0,25mm (10mil)
23	Khả năng chịu độ dày của bảng	4 lớp: +/- 0,13mm (5mil); 6 lớp: +/- 0,15mm (6mil)
24	Kiểm soát trở kháng	+/- 10%
25	Sự phụ thuộc khác nhau	+-/10%

Kịch bản PCBUSAGE công nghệ LCD LCD tiêu chuẩn PCBUSAGE

Điện tử cao cấp: Trong các sản phẩm điện tử tiêu dùng cao cấp, như điện thoại thông minh, máy tính bảng, âm thanh cao cấp, v.v., PCB mặt nạ hàn đen tiêu chuẩn không chỉ cung cấp bảo vệ mạch tuyệt vời mà còn cải thiện kết cấu tổng thể và vẻ đẹp của sản phẩm, để đáp ứng yêu cầu cao của người tiêu dùng.

Thiết bị y tế: Thiết bị y tế thường có yêu cầu cao về sự xuất hiện và xác định sản phẩm, và sự xuất hiện màu đen độc đáo của mặt nạ hàn đen tiêu chuẩn PCB giúp phân biệt và xác định thiết bị, trong khi đáp ứng các yêu cầu nghiêm ngặt của thiết bị y tế để ổn định và an toàn.

Môi trường nhiệt độ cao: Mặt nạ hàn đen tối đa có thể chịu được nhiệt độ cao trong quá trình hàn nhiệt độ cao, do đó, nó có một loạt các ứng dụng trong các sản phẩm điện tử yêu cầu hàn nhiệt độ cao hoặc làm việc trong môi trường nhiệt độ cao, như thiết bị điện tử ô tô, thiết bị điều khiển công nghiệp, v.v.

Yêu cầu chống ẩm và chống ăn mòn: Lớp khối hàn màu đen có đặc tính chống ẩm và chống ăn mòn tốt, và phù hợp cho các sản phẩm điện tử cần làm việc trong môi trường ẩm hoặc ăn mòn trong một thời gian dài, chẳng hạn như thiết bị phát hiện hàng hải, bảng điều khiển thiết bị hóa học, v.v.

Quét và nhận dạng quang học: Trong một số trường hợp quét hoặc xác định mã quang hoặc dấu hiệu trên bảng mạch, PCB mặt nạ hàn đen tiêu chuẩn có thể cung cấp nền rõ ràng và ổn định, cải thiện độ chính xác và độ tin cậy của quét quang.

Hoshineo LCD-Tech Standard Master Mask Chi tiết PCB

Bao bì & Vận chuyển

Để đảm bảo tốt hơn sự an toàn của hàng hóa, chuyên nghiệp, thân thiện với môi trường, thuận tiện và hiệu quả sẽ được cung cấp.

Câu hỏi thường gặp

Q: Thời gian dẫn đầu là gì?

Trả lời: Sau khi bạn đặt hàng, thời gian xử lý sản xuất là khoảng 20-25 ngày tùy thuộc vào số lượng của bạn.

Q: Làm thế nào để bạn gửi hàng?

Trả lời: Chúng tôi vận chuyển các mẫu bằng cách thông qua Fast Express, cho các đơn đặt hàng số lượng lớn sẽ được vận chuyển bằng đường biển hoặc tàu hỏa.

Q: Bạn có thể thay đổi cấu hình cho tôi không?

A: Có, chúng tôi có thể thay đổi cấu hình dựa trên yêu cầu của khách hàng
